「動畫制作」solidworks2010拉伸/壓縮彈簧動畫制作

「動畫制作」solidworks2010拉伸/壓縮彈簧動畫制作

一個很經典的例子，利用solidworks2010動畫制作彈簧的壓縮效果。很多網友把自己做的效果發到了網上，當沒有說明怎么做，給人一種可遇而不可及的尷尬，其實這是一個非常簡單的模型，需要在裝配體里面實現。話不多說了，進入主題。

工具/原料

solidworks2010

方法/步驟

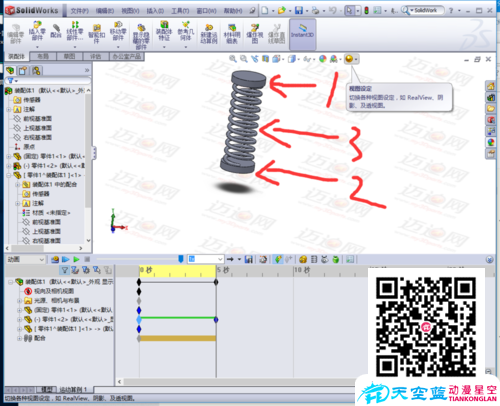

先來看一下效果圖。這個模型由三部分組成，兩端的底板和中間的彈簧。

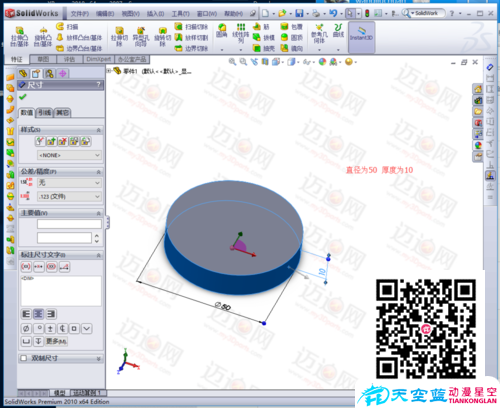

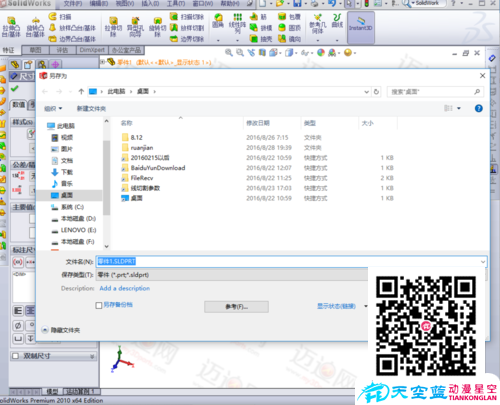

先創建一個底板，保存為零件1.尺寸可以自己定。

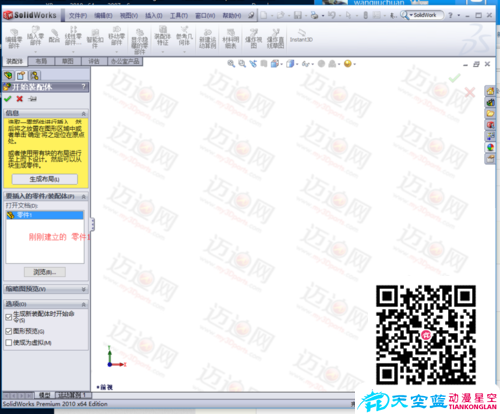

保存好底板后新建裝配體文件，插入剛才做好的零件1，約束選擇固定。

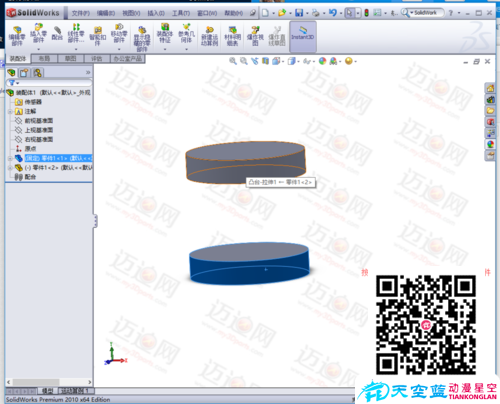

選中零件1，按住Ctrl件拖動，可以實現復制零件的功能。給新復制的零件添加約束，與零件1同軸心。

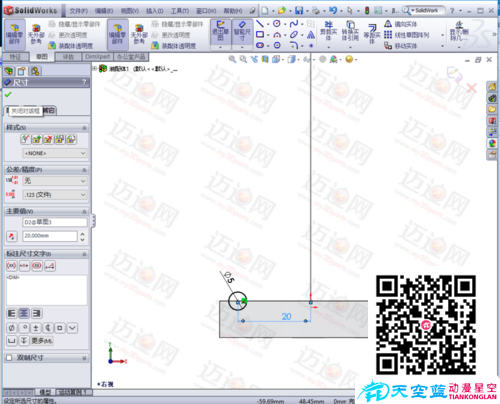

添加新零件，此零件為彈簧。我在這里使用的是螺旋掃描的功能，首先繪制界面。和旋轉中心線，分為兩個草圖。中心線的草圖兩段點與兩個底板的內面重合。這是關鍵。尺寸可以自己設定。

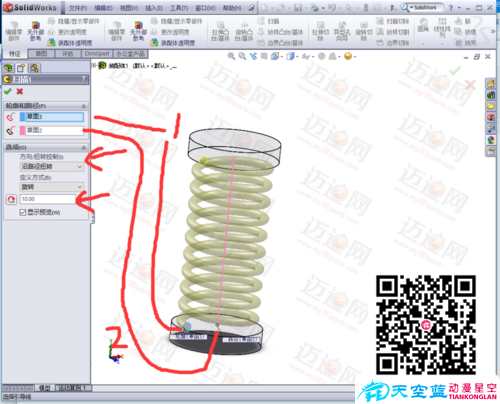

添加掃描，選擇好對應的草圖。選型-方向/扭轉控制-沿路徑扭轉。定義方式下載-旋轉。數值自己決定。

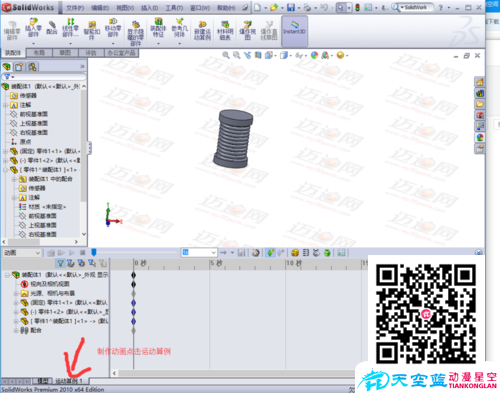

這樣模型就建好了。下面開始做動畫，點擊運動算例1，進入動畫制作界面。

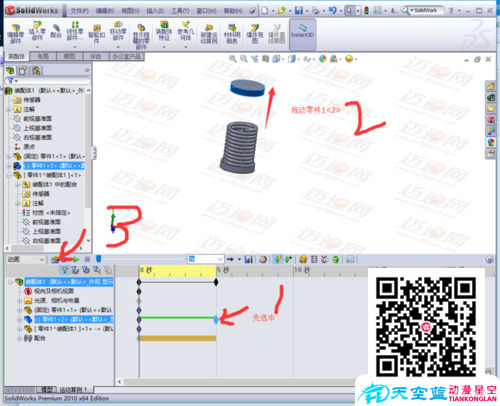

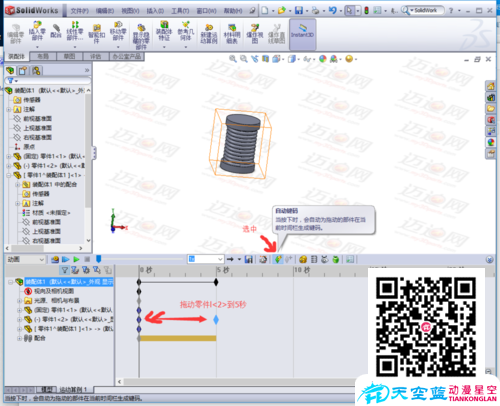

拖動零件1<2>的控制柄到五秒的位置，拖動模型中的 零件1<2>一段距離，點擊 計算。就可以生成動畫效果了。

點擊保存動畫，就可以保存動畫了，默認有三種輸出格式，根據自己的需要進行保存。 感謝大家的瀏覽，更多模型的建立持續更新。
