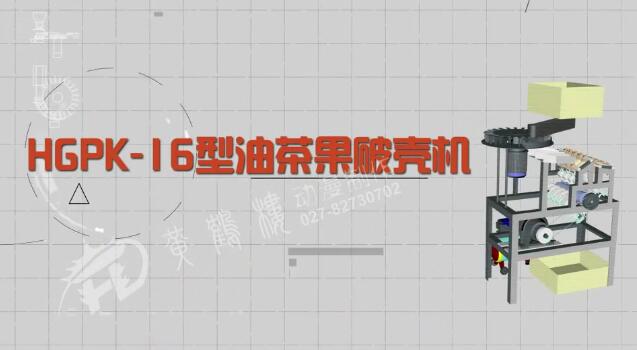

《HGPK-16型氣動多通道刨削式油茶果破殼機》產品演示宣傳動畫片

《HGPK-16型氣動多通道刨削式油茶果破殼機》產品演示宣傳動畫片：

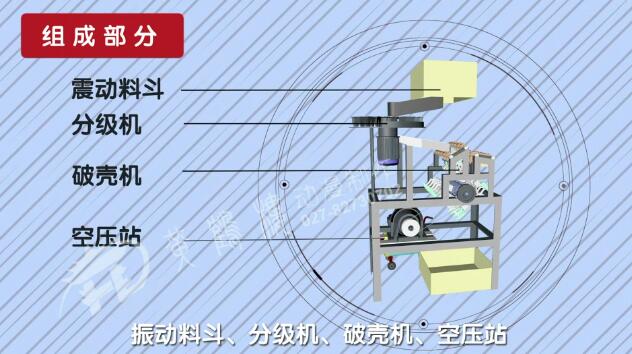

HGPK-16型氣動多通道刨削式油茶果破殼機主要組成有四個相對獨立的單元：振動料斗、盤式分級機、多通道破殼機、及空壓站。

盤式分級機主要單元有：旋轉拔盤和分級通道，其功能是據果實直徑將全部果實分為六級，中間四級的果實，自行進入破殼機進行破殼加工。

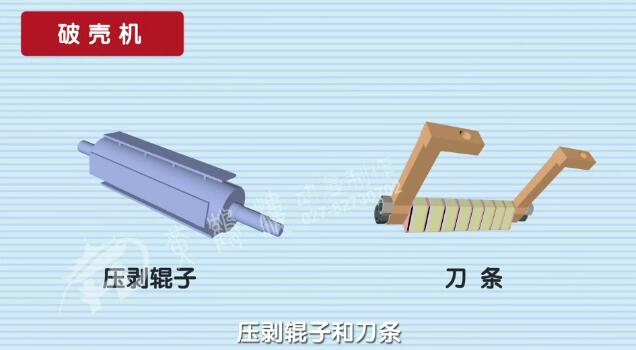

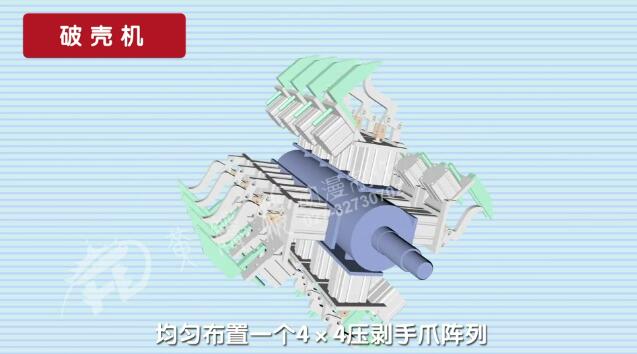

多通道破殼機的主要工作部件有：壓剝輥子和刀條。在一個壓剝輥子上，沿旋轉軸的軸向和周向均勻布置一個4×4壓剝手爪陣列;四對對向布置的刀條，構成四個破殼通道，其首端與盤式分級機的通道對接，對向距離根據分級的果實直徑確定。

壓剝手爪是一個相對獨立的機械裝置，主要部件包括：壓指裝置、推桿裝置、換向閥和推指裝置，其功能是聯合推動果實在刀條上移動，使部分果殼被刀片切除。壓指裝置，由杠桿氣缸和指爪組成，指爪固定在杠桿氣缸上。杠桿氣缸，為一個氣缸-連桿機構，氣缸桿伸縮時，通過杠桿帶動指爪擺動。杠桿氣缸進氣孔與轉軸內腔連通，出氣孔直接和大氣相通。指爪頂端彎曲且?guī)X。當杠桿氣缸下移到預定位置，推桿裝置壓下?lián)Q向閥閥桿，推指裝置的氣缸進氣，推指彈出。

經過5-7天堆漚處理的油茶果，可分為兩類：果殼自然開裂的熟果和果殼尚未開裂的漿果(約占總量的10-20%)。破殼時，果實倒入振動料斗，被連續均勻的輸送到盤式給料機，經分級后，需要破殼加工的各級果實，自行調入破殼機的破殼通道。當壓剝輥子轉動時，壓剝手爪隨之轉動，壓指推動果實向前移動，同時，壓指齒尖向刀條底部靠近。當齒尖不斷接近并與果殼接觸時，果實不再向前移動，即果實停在 “卡點”處。對于熟果，當施加于果殼的作用力上升并超過果殼的承受力時，果殼破裂并散開。

在卡點處，漿果能承受更大作用力。當壓指的移動阻力傳遞到壓指氣缸并超過氣缸活塞受到的空壓力時，壓指向后擺動，隨之推指彈出，推動果實越過卡點繼續向前移動，下部兩側果殼被刀片切除，隨之散開。果殼破碎后，壓指移動阻力下降，壓指氣缸在壓縮空氣推動下回位。同時，推桿松開，換向閥更換到排氣位置，推指氣缸自行回位，推指縮回。壓剝手爪各部件返回到初始位置，進入下一輪工作態。
